30余种除尘工艺动态图！

2024-1-3 21:31fjwzim599人阅读

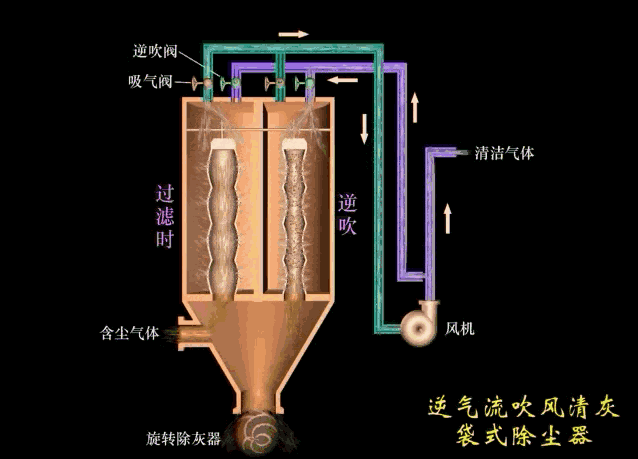

1. 袋式除尘器

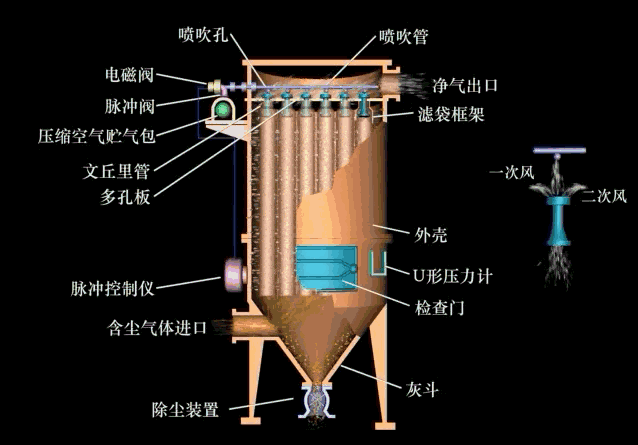

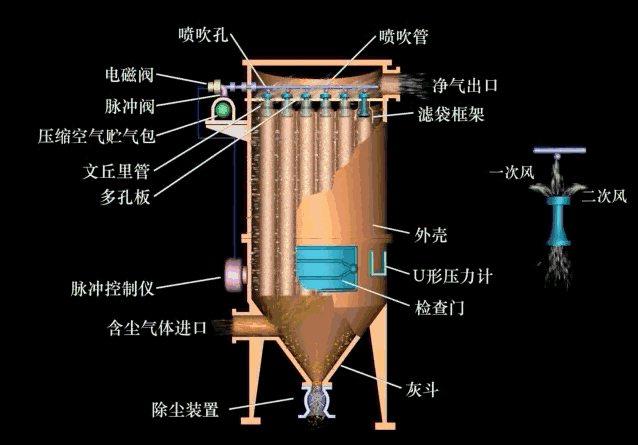

2. 脉冲喷吹清灰方式

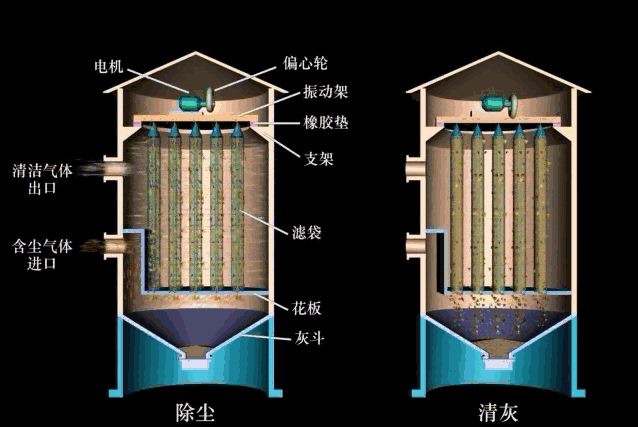

3. 机械清灰式

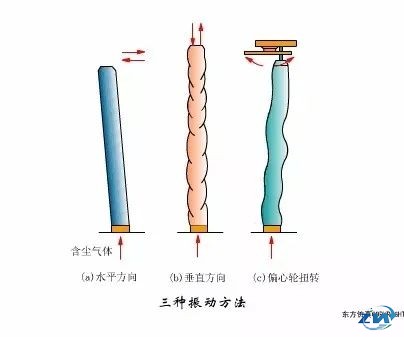

根据振动方式不同，可分为水平振动、垂直振动、扭曲振动三种形式，如图所示。

（a）为水平振动，有顶部和中部振动两种；

（b）为垂直振动，它利用偏心轮装置振打滤袋框架或定期提升滤袋框架进行清灰；

（c）为扭曲振动，它利用机械传动装置定期将滤袋扭转一定角度，使尘粒脱落。

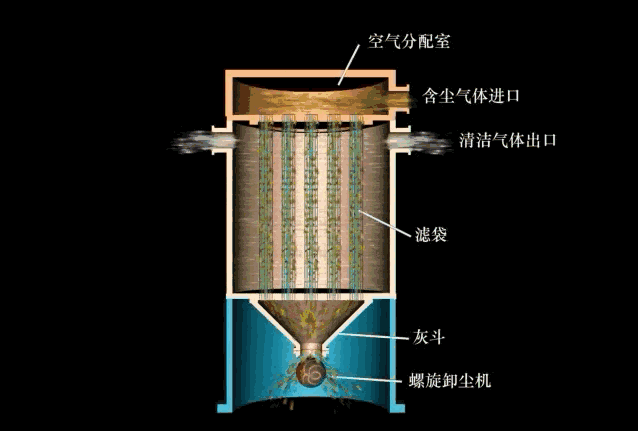

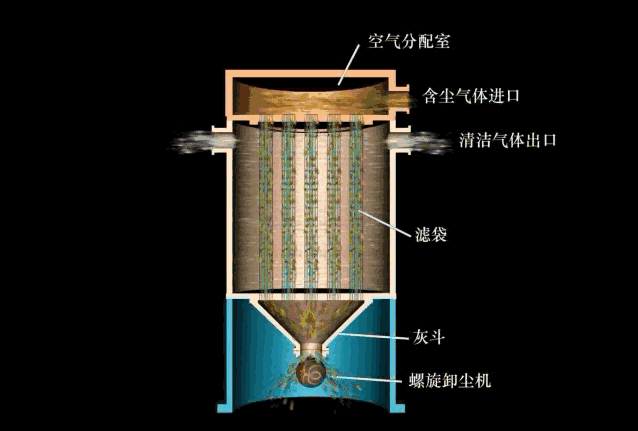

4. 内外滤式

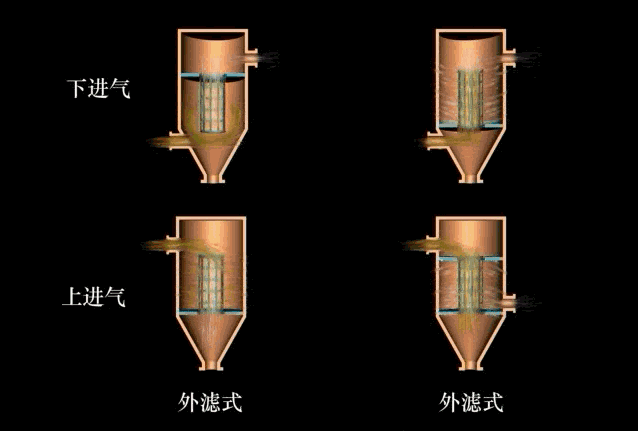

5. 上进风、下进风式

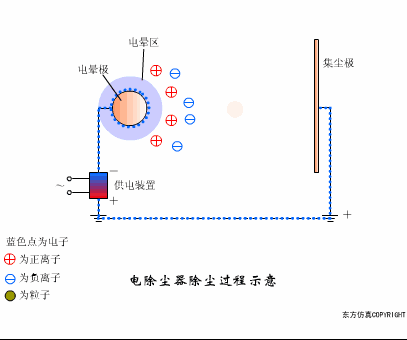

电除尘式除尘器

1. 按除尘器的形式分类

按除尘器的形式分为管式电除尘器和板式电除尘器。

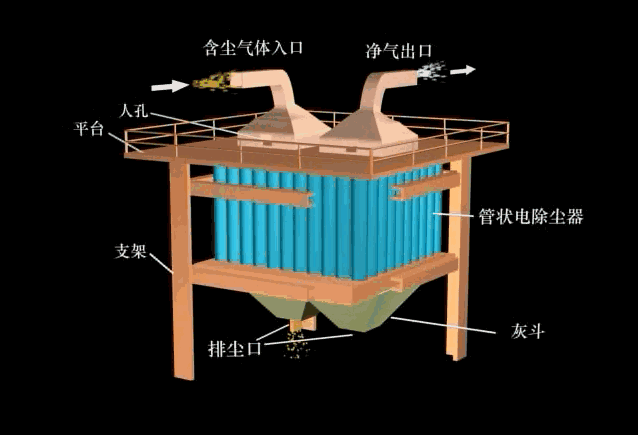

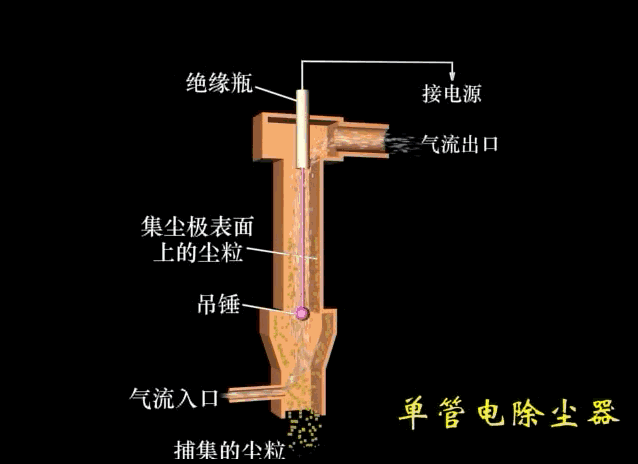

管式电除尘器：

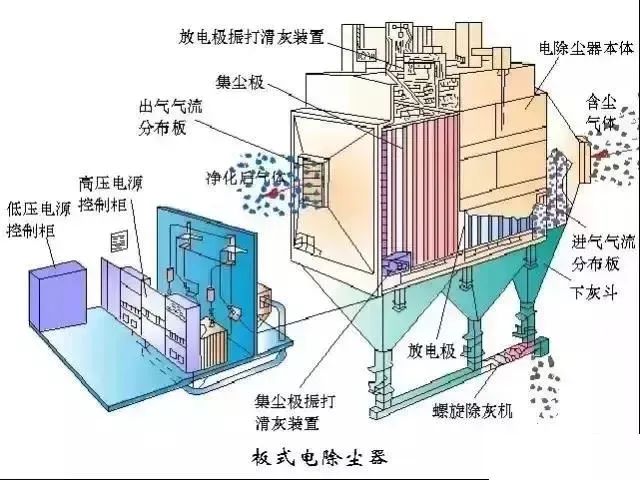

板式电除尘器：

2. 按除尘板和电晕极的不同配置分类

按除尘板和电晕极的不同配置分为单区电除尘器和双区电除尘器

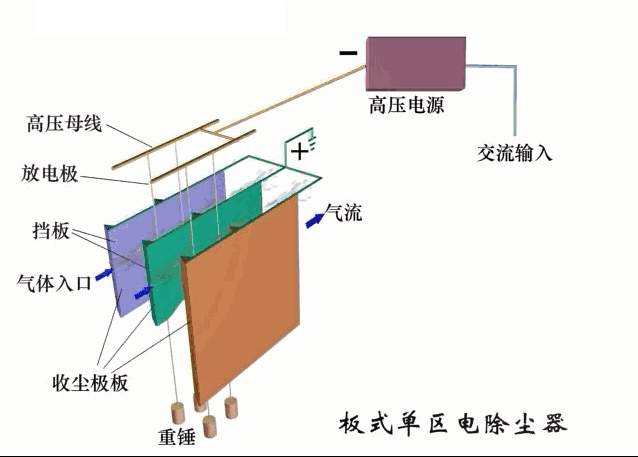

单区电除尘器：

这种电除尘器的收尘板和电晕极都安装在同一区域内，所以粉尘的荷电和捕集在同一区域内，所以粉尘的荷电和捕集在同一区域内完成，单区电收尘器是被广泛采用的电除器装置。

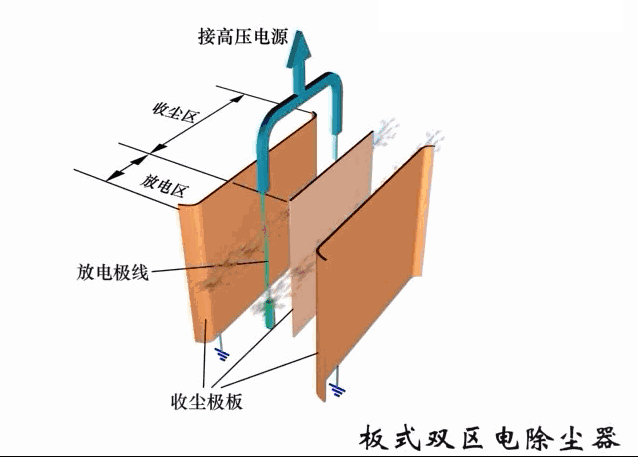

双区电除尘器：

3. 按电极清灰方式不同分类

按电极清灰方式不同分为干式电除尘、湿式电除尘、雾状粒子捕集器和半湿式电除尘器等。

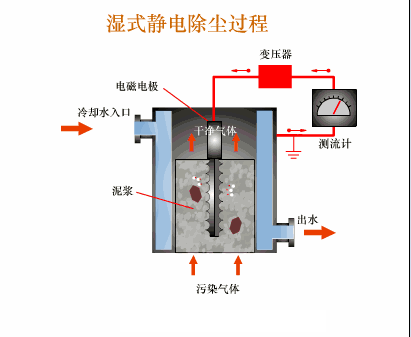

湿式电除尘器：

4. 按气体在电除尘器内的运动方向分类

按气体在电除尘器内的运动方向分为立式电除尘器和卧式电除尘器。

机械式除尘器

1. 重力沉降室
